CAD文本编辑

2021-07-02 17:42:46

编辑文字、标注文字、属性定义和功能控制边框。

执行方式

命令行:DDEDIT

菜单栏:修改→对象→文字→编辑

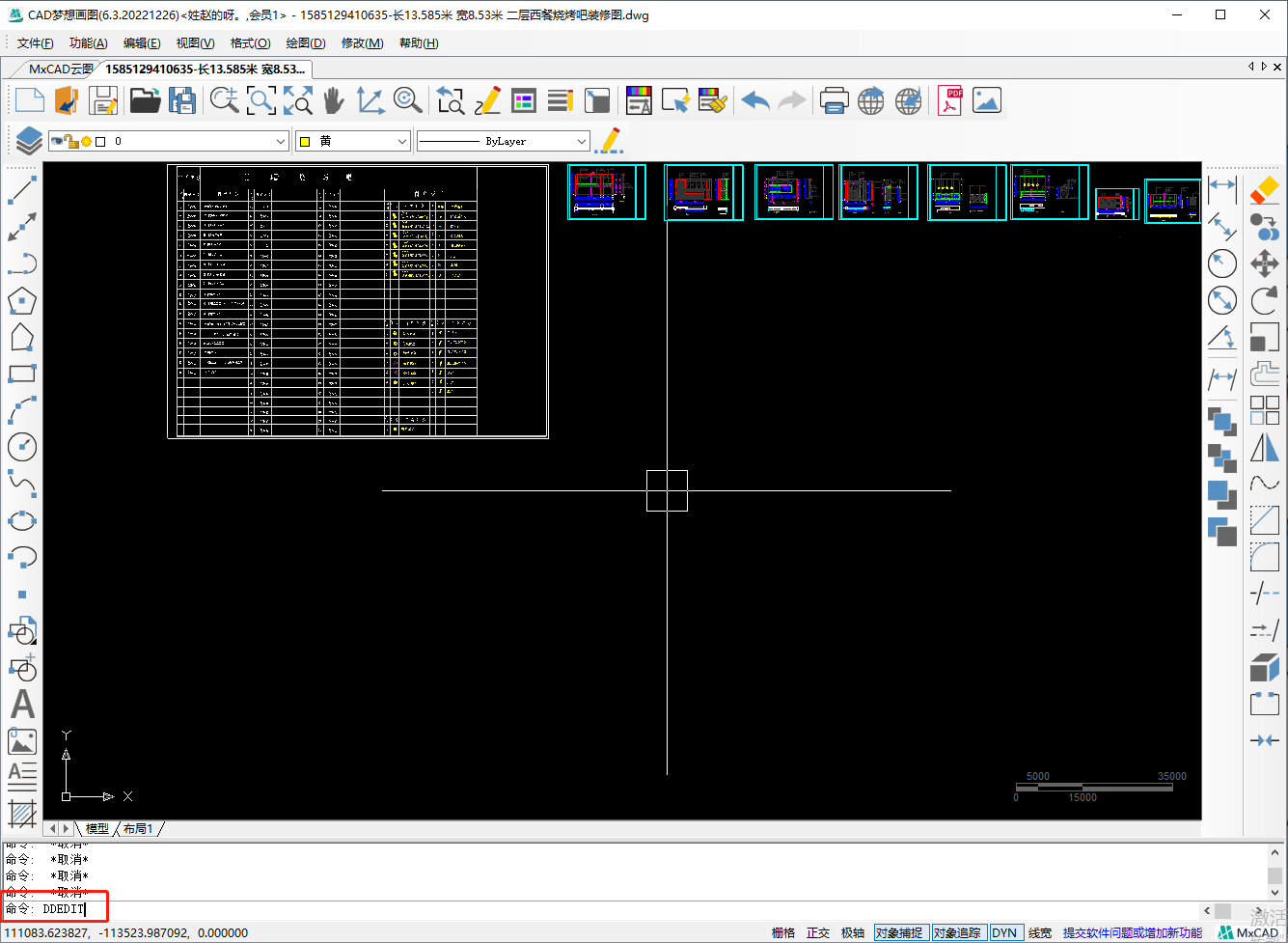

“文字编辑操作命令位置”界面


执行以上命令后,命令行显示以下信息:


要求选择想要修改的文字,同时十字光标变成拾取框。用拾取框选择对象,如果选择的文本单行文本,则深显该文本,可对其进行修改;如果选择的文本是多行文本,选择对象后则打开多行文字编辑器,可对其进行修改。

使用文本编辑对单行、对行文本时的效果

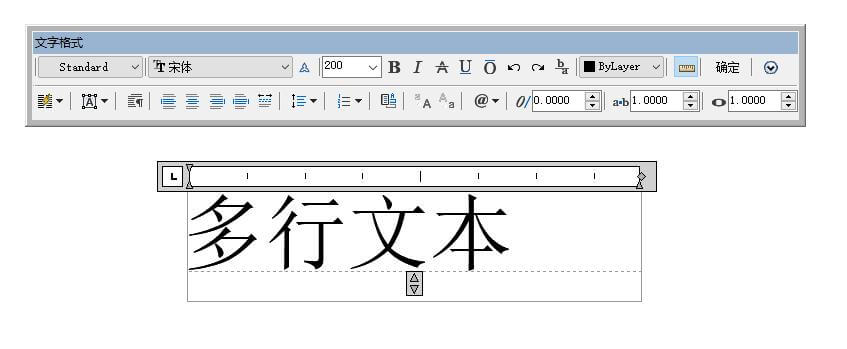

多行文本效果:

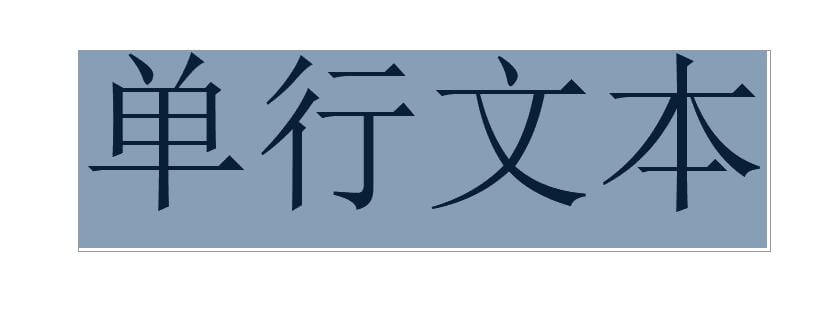

单行文本效果:
