CAD画图软件中的打断命令用于将对象从某一点断开或删除对象上的某一部分。该命令作用于直线、射线、圆弧、椭圆弧多段线和构造线等。打断命令将会删除对象上位于第一点与第二点之间的部分。第一点选择该对象的拾取点，第二点为选取的点，如果选定的第二点不在这个对象上，系统将选定离该点最近的一个点。对于圆或圆弧的打断，是按照逆时针方向进行的。
执行方式
（1）单击CAD梦想画图软件的编辑工具栏“打断命令”按钮
。如图：
（2）在CAD左下角命令行中输入“Break”按enter键。如图：
操作步骤
执行命令之后，命令行会显示以下信息：
选项说明
（1）选择对象：对象上第一个打断点。
（2）第二个打断点：用于打断对象的第二个点。
（3）第一点：用指定的新点替换原来的第一个打断点。
（4）打断长度：指定打断的长度。
（5）中点打断：指定选择对象的中点打断。
（6）交点打断：指定两个对象相交的交点打断。
打断效果图如下图所示：

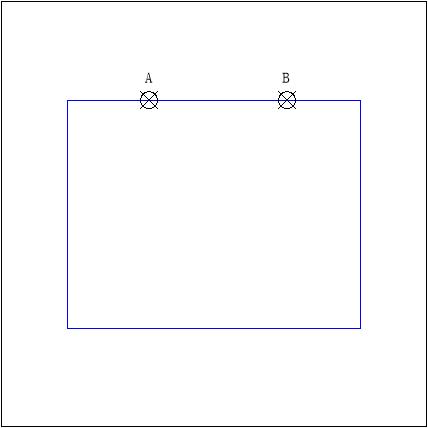

打断前:
打断后:
