CAD制图软件中绘制圆弧，可以指定圆心、端点、起点、半径、角度、弦长和方向值的各种组合形式。在梦想画图软件软件中的具体绘制CAD制圆弧的方法是，选取起点、第二点和端点。
执行方式
（1）单击CAD菜单栏“绘图→圆弧”。如图：
（2）单击CAD软件的绘图工具栏“绘圆弧命令”按钮
。如图：

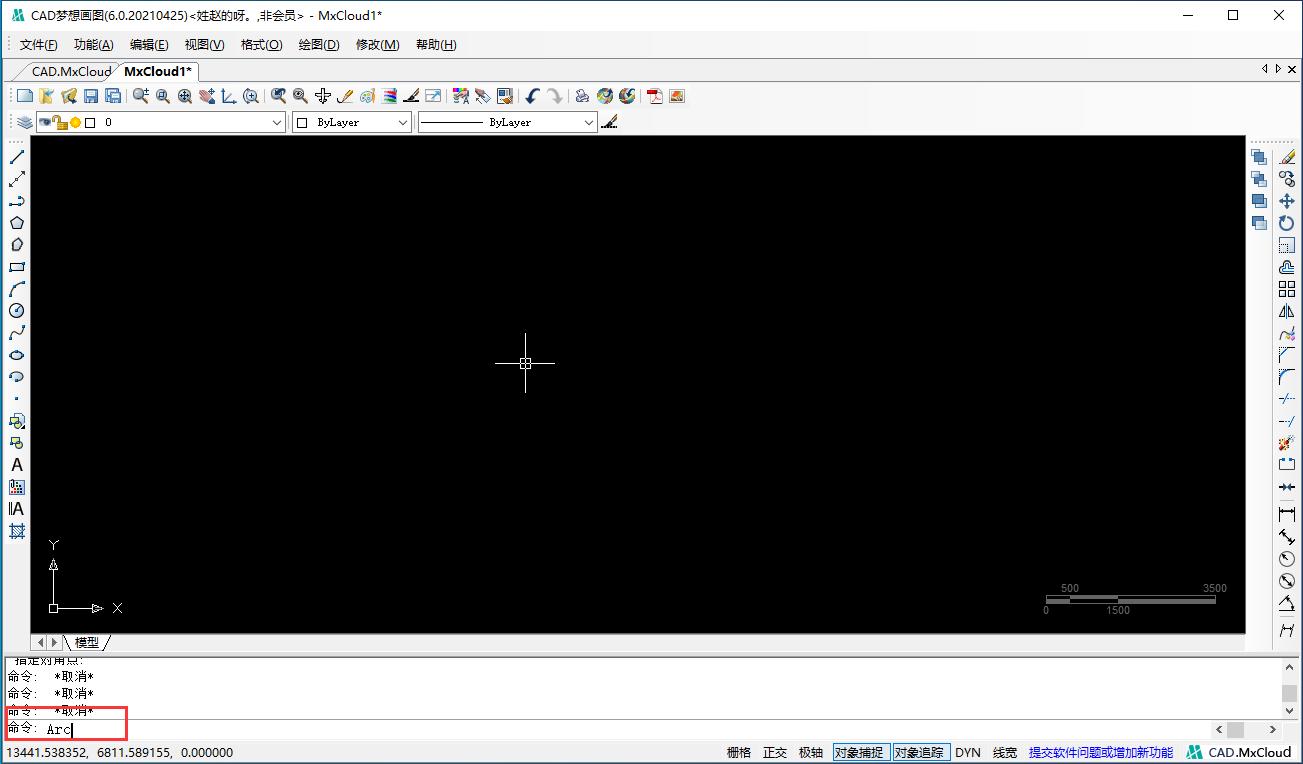

（3）在CAD左下角命令行中输入“Arc”按enter键。如图：
操作步骤
执行命令之后，命令行会显示以下信息：
选项说明
（1）起点：使用圆弧周线上的三个指定点绘制圆弧。第一个点（1）为起点。
（2）第二点：指定第二个点（2），它是圆弧周线上的一个点。
（3）端点：指定圆弧上最后一个点（3）。
1）圆心：通过指定圆弧所在圆的圆心开始。
2）端点：通过指定圆弧的端点开始。
绘制圆弧的几种方式：
（1）通过指定三点的绘制圆弧方法：确定弧的起点、第二点与第三点的位置。
（2）通过指定起点、圆心与端点绘制圆弧。
（3）已知起点、中心点和端点，可以通过首先指定起点或中心点来绘制圆弧，中心点是指圆弧所在圆的圆心。
（4）通过指定起点、圆心与角度绘制圆弧方法，如果存在可以捕捉到的起点和圆心点，并且已知包含角度，使用“起点、圆心、角度”或“圆心、起点、角度”选项。
（5）如果已知两个端点但不能捕捉到圆心，可以使用“起点、端点、角度”选项。
圆弧效果图如下图所示：
